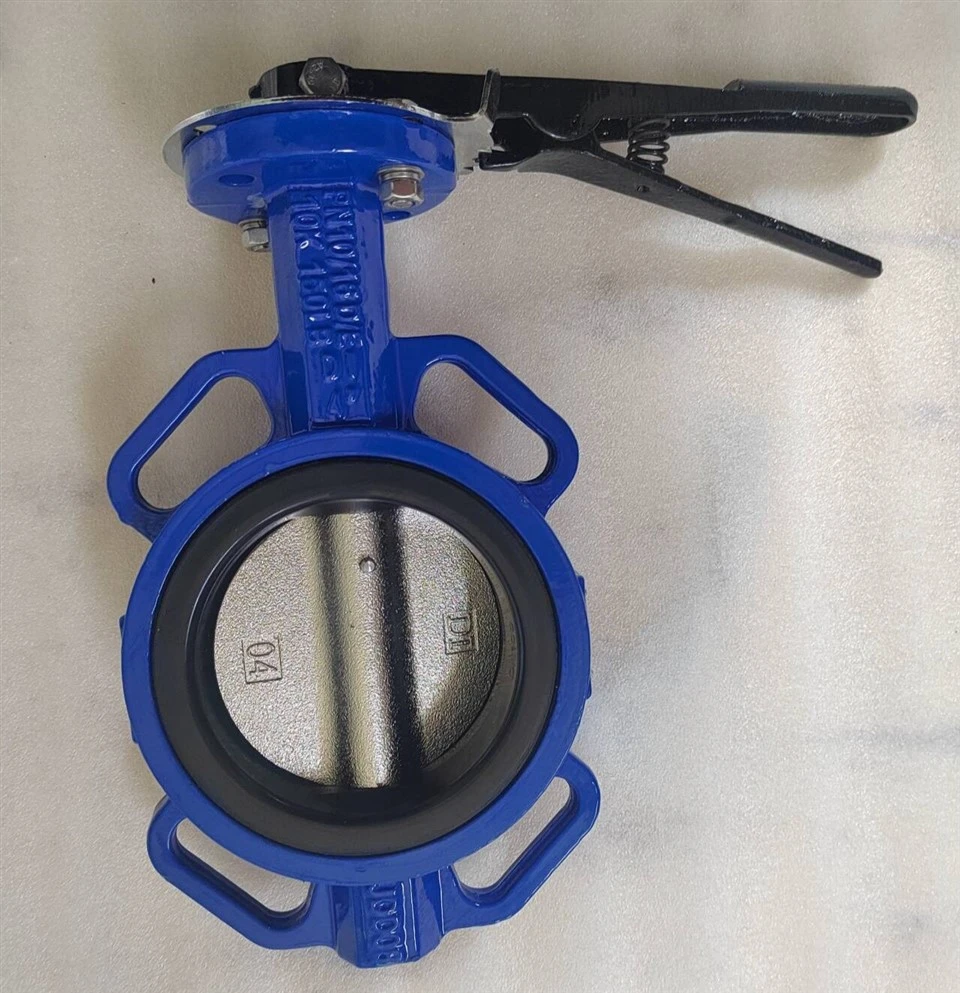

See on kõige laialdasemalt kasutatav keskmise ja madala rõhu reguleerimisventiil munitsipaalveevarustuses ja -kanalisatsioonis, HVAC-is, veetöötluses ja üldistes tööstuslikes torustikes. See ühendab kõrgtugeva malmi suure tugevuse ja sitkuse liblikklappide eelistega, nagu kompaktne struktuur, madal voolutakistus ning kiire avanemine ja sulgemine, muutes selle äärmiselt kulusäästlikuks{1}}.
I. Põhikorpuse materjal: kõrgtugev malm (QT450-10)
1
Tõmbetugevusega 450 MPa või sellega võrdne ja pikenemisega 10% või rohkem, selle tugevus ja sitkus on lähedane madala-süsinikterase omadele. Sellel on tugev vastupidavus löökidele ja vahelduvatele koormustele ning see ei ole altid pragunemisele.
2
See on vastupidav veele, atmosfäärile ning nõrga happe ja leelise korrosioonile. Pind on tavaliselt kaetud epoksüpulbriga või tsingitud ning sellel on pikk kasutusiga.
3
Sellel on head valuomadused ja seda saab valada keerukatesse vormidesse; selle maksumus on palju madalam kui roostevaba terase oma, mistõttu sobib see suure läbimõõduga (DN50 ~ DN1600) masstootmiseks.
II. Struktuurne koostis (näiteks ääriku pehme tihend)
1. Klapi korpus
vorm:
Ääriku tüüp, vahvli tüüp, kõrva tüüp
omadus:
Lühike konstruktsioonipikkus, ühtlane seinapaksus ja takistusteta voolukanalid; epoksüvaikkate (standard sinine) nii sise- kui ka välispindadel.
2. Plaat
Materjal:
Kõrgtugev malm (QT450) nikeldatud/epoksükattega või roostevaba teras (304/316) täiskummkattega.
struktuur:
See on kettakujuline- ja pöörleb sisse- ja väljalülitamiseks 90 kraadi; ekstsentriline struktuur vähendab hõõrdumist tihenduspinnal.
3. Klapipesa (pesa/tihend):
EPDM (etüleenpropüleendioksiid): veekindel-, osoonikindel-, vananemiskindel-, -20 kraadi ~ 120 kraadi, esimene valik munitsipaalveesüsteemide jaoks.
NBR (nitriilbutadieenkumm): õlikindel, sobib kasutamiseks õli ja reoveega
FKM (fluorokumm): kõrge temperatuuri ja tugeva korrosioonikindel, kuni 150 kraadi.
PTFE: kõrgele temperatuurile vastupidav,{0}}isemäärduv, sobib puhtale/tugevalt söövitavale kandjale.
4. Klapi vars:
Materjal: 2Cr13 / 304 / 316 roostevaba teras, kroomitud / nitriidiga töötlusega.
Struktuur: -puhumisvastane konstruktsioon (ohutu ja töökindel), ühendatud kettaplaadiga koonilise tihvtiga või ilma tihvtita.
5. Ajamiüksus:
Käsitsi: käepide (DN väiksem või võrdne 200), tiguülekanne (DN suurem või võrdne 250).
Elektriline: lüliti tüüp / reguleerimistüüp, intelligentne juhtimine, 4-20 mA signaal, plahvatuskindel, IP67.
Pneumaatiline: kahe-- / ühe-toimega, varustatud solenoidventiilide ja asendiregulaatoritega.
III. Peamised tehnilised parameetrid
Nimiläbimõõt DN:50–1600 mm (tavaliselt DN80–DN600)
Rõhu reiting PN:10 / 16 (1,0 MPa / 1,6 MPa), klass 150
Kohaldatav temperatuur:
EPDM: -20 kraadi ~ +120 kraadi
FKM: -15 kraadi ~ +150 kraadi
Kohaldatav meedia:
Puhas vesi, kanalisatsioon, merevesi
Õhk, gaas, õli
Nõrgad happed ja leelised, ringlev vesi, olmevedelikud
Tihendusklass:ISO 5208 klass A / ANSI klass VI (lekkevaba)
Ühendusstandardid:GB/T 9119, ANSI B16.5, JIS
IV. Toimivusnäitajad
01. Kompaktne struktuur ja kerge:
02. Minimaalne voolutakistus:
03. Kiire avamine ja sulgemine:
04. Kahe-suunaline tihendus:
05. Pikk eluiga:
06. Kõrge hind:
V. Tüüpilised kasutusalad
Kommunaaltehnika:Veevärgid, veevärgid, reoveepuhastid, sademe- ja reovee kanalisatsioon
HVAC:Tsentraalne kliimaseade tsirkuleeriva vee-, kütte- ja jahutussüsteemid
Tulekaitsesüsteemid:Tuletõrje veetorustikud, sprinklersüsteemid
Tööstuslik:Elektrijaamade tsirkulatsioonivesi, metallurgilised jahutussüsteemid, keemilised madalrõhu{0}}vedelikud, toidu- ja joogivee töötlemine
Veekaitse:Veehoidlad, kanalid, pumbajaamade vooluhulga reguleerimine
VI. Levinud mudelid (näited)
D41X-10Q/16Q: käsitsi juhitav äärikuga pehme tihendiga liblikklapp (Q=kõrgtugev malm)
D341X-10Q/16Q: turbiinajamiga äärikuga liblikklapp
D941X-10Q/16Q: elektriline äärikuga liblikklapp
D71X-10Q/16Q: vahvlitüüpi liblikklapp
Kõrgtugev malm vs hallmalm vs roostevabast terasest liblikklapid|Põhiparameetrite võrdlustabel
| Võrdlusmõõtmed | Kõrgtugevast malmist liblikklapp (tavaline soovitus) | Hallist malmist liblikklapp (vananenud ja vananenud) | Roostevabast terasest liblikklapp (-kallis erimudel) |
| Põhimaterjalid | QT450-10 (sfääriline grafiit) | HT200 (helbegrafiit) | 304/316 roostevaba teras |
| tõmbetugevus | Suurem või võrdne 450 MPa (kõrge tugevus) | Vähem kui 200 MPa või sellega võrdne (madal tugevus) | Suurem kui 520 MPa või sellega võrdne (üli-tugevus) |
| Venivus (sitkus) | Suurem kui 10% või sellega võrdne (löögikindel, ei purune kergesti) | ≈0,5% (habras, kergesti purunev ja pragunev) | 40% või suurem (suurepärane sitkus) |
| Nominaalne rõhk | PN10/PN16 (üldine tavavool) | Ainult PN10 (madalpinge piiratud) | PN16/PN25 / kõrgepinge kohandamine |
| Väsimuskindlus / maavärinakindlus | Suurepärane (vastupidav veehaamrile ja vahelduvatele koormustele) | Äärmiselt kehv (veehaamer lõhustab kergesti torusid, klapi korpused purunevad). | Kõrgeim-tase (vastupidav kõrge-sageduslikule vibratsioonile) |
| Korrosioonikindlus | Hea (epoksükate, vastupidav veele/nõrkadele hapetele ja leelistele) | Sage (roostetav, katlakivi kogunemine siseseintele) | Äärmiselt tugev (vastupidav tugevatele hapetele ja leelistele / mereveele) |
| Kohaldatav temperatuur | -20 kraadi ~ 120 kraadi (EPDM suletud) | 0 kraadi ~ 80 kraadi (madalatel temperatuuridel altid külmumisele ja pragunemisele) | -40 kraadi ~ 200 kraadi (lai temperatuurivahemik) |
| Standardne kaliiber | DN50~DN1600 (suur läbimõõt, parim hinna ja kvaliteedi suhe) | DN50 ~ DN800 (kehtivad väikese läbimõõduga piirangud) | DN50 ~ DN1200 (kõrge hind, harva kasutatav suure läbimõõduga) |
| Hind ja kulu | Keskmine (maksimaalne hinna ja kvaliteedi suhe) | Madalaim (madal hind, madal kvaliteet) | Kallid (3–5 korda kallimad kui kuultriigid) |
| Kasutusaeg | 15-25 aastat (omavalitsuse standardne vastupidavus) | 3-8 aastat (lekkimisaldis, vananeb kiiresti) | 30+ aastat (hooldus-tasuta kauakestev-) |
| Põhilised eelised ja puudused | Tugev ja pragunemiskindel-, lekkevaba, kerge paigaldusega ja ühildub 90% tavaliste töötingimustega. | Habras ja kergesti kahjustatav, vastuvõtlik veehaamrile ja järk-järgult kõrvaldatud riiklike standardite kohaselt. | Kõik-korrosioonikindel, vastupidav kõrgele ja madalale temperatuurile, kuid kallis ja ebaökonoomne. |
| Eelistatud rakendusstsenaariumid | Kraanivee/kanalisatsioonitorude võrk, HVAC tsirkulatsioonivesi, tuletõkke põhitoru, tööstuslik madalrõhuvesi{0}} | Vanad ajutised torustikud, madalrõhuga-mittekriitiline drenaaž | Merevee magestamine, keemilised tugevad happed ja leelised, toiduainete puhaste ruumide torustikud |
