Toote kirjeldus
Klapi korpus on valmistatud kvaliteetsest kõrgtugevast malmist, millel on kõrge mehaaniline tugevus, hea löögikindlus ja suurepärane korrosioonikindlus. Professionaalse elektrilise ajamiga varustatud see võimaldab kaugjuhtimisega automaatset sisse-välja ja voolu reguleerimist, toetades nii kohalikku kui ka kaugjuhtimist, et hõlpsasti integreerida automatiseeritud torujuhtmesüsteemidesse. Kompaktne ja kerge üldise struktuuriga, see võtab vähe paigaldusruumi ja on madala vedelikukindlusega. Selle sisemised tihenduskomponendid tagavad suurepärase tihendusvõime, et minimeerida keskmise lekkeid. Ühildub vahvli-, kõrva- ja äärikuühendustüüpidega, töötab hästi vee, kanalisatsiooni, tsirkuleeriva vee ja muude vahenditega. Seda kasutatakse laialdaselt ja usaldusväärselt munitsipaalveevarustuses ja -kanalisatsioonis, reoveepuhastuses, hoonete veevarustuses ja erinevates tööstuslikes torustikes.
Komponendid ja tööpõhimõte
-
koostis
Kõrgtugevast malmist elektriline liblikklapp koosneb peamiselt viiest põhikomponendist: klapi korpus, liblikas ketas, klapivars, tihendusdetailid ja elektriline ajam.
-
Tööpõhimõte
Suletud asend: elektriline ajam paneb klapivarre pöörlema, pöörates liblikketast risti keskmise voolu suunaga. Ketas surub tugevalt vastu istme tihenduspinda, et blokeerida keskmise läbipääsu ja saavutada tihe sulgemine.
Täielikult avatud asend: täiturmehhanism pöörleb 90 kraadi, asetades liblikketta paralleelselt keskmise vooluga. Vedelik läbib klapi korpust sujuvalt madala voolutakistusega.
Drosseli seisund: liblikketas võib jääda mis tahes vahepealse nurga alla vahemikus 0 kuni 90 kraadi, muutes voolu läbipääsu piirkonda, et reguleerida keskmise voolukiirust ja rõhku torujuhtmes.
Juhtrežiimid: elektriline täiturmehhanism aktsepteerib kas sisse-välja signaale või analoogsignaale. See toetab kohalikku käsitsijuhtimist ja elektrilist kaugjuhtimist ning seda saab integreerida PLC automaatsüsteemidesse.
parameeter
| Üksus | Spetsifikatsioon |
|---|---|
| Klapi korpus | Kõrgtugev malm QT450-10 |
| Tihendi materjal | EPDM / NBR |
| Rõhu reiting | PN10, PN16 |
| Nominaalne läbimõõt | DN50-DN1200 |
| Ühenduse tüüp | Vahvel, rõngas, äärikuga |
| Käivitamine | Elektriline ajam (sisse-välja / moduleeriv) |
| Keskmine | Vesi, kanalisatsioon, ringlev vesi ja muud neutraalsed ained |
| Töötemperatuur | -10 kraadi ~ +80 kraadi |
| Juhtsignaal | Sisse-välja signaal / 4-20 mA analoogsignaal |
| Kaitseklass | Täiturmehhanism IP65 |
funktsioonid
Kõrgtugevast malmist valmistatud ventiili korpus tagab suure tugevuse, hea löögi- ja korrosioonikindluse, stabiilse survekandevõime ja pika kasutusea veevarustus- ja drenaažirakendustes.
Elektrilise ajamiga varustatud see toetab nii elektrilist kaugjuhtimist kui ka kohalikku käsitsijuhtimist. Ühildub sisse-välja ja analoogsignaalidega, seda saab integreerida PLC-süsteemidesse automaatseks avamiseks, sulgemiseks ja voolu reguleerimiseks.
Liblikaketas töötab 90-kraadise pöördega. Kompaktne ja kerge, see nõuab vähe paigaldusruumi. Madal voolutakistus saavutatakse täielikult avatud olekus, et vähendada energiatarbimist keskmise transpordi puhul.
Varustatud EPDM- või NBR-kummist tihenditega, et tagada tihe sulgemine ja tõhusalt vältida keskkonna leket.
Kohaldatavad stsenaariumid
Laialdaselt kasutatav munitsipaalveevarustuses ja -kanalisatsioonis, reoveepuhastites ja veevärgides torustike sulgemiseks ja vooluhulga reguleerimiseks.
Sobib ka veevarustussüsteemide, tsirkulatsiooniveesüsteemide ja tööstuslike veetorustike ehitamiseks.
Ühildub vee, kanalisatsiooni ja neutraalse tsirkulatsiooniga. Seda saab ühendada automaatjuhtimissüsteemidega, seda kasutatakse sageli pumbajaamades, veetöötlusrajatistes ja torujuhtmete kaugjuhtimisprojektides.
Saadaval vahvli-, kõrva- ja äärikuühendustega. See võib toimida nii sulgventiili kui ka drosselregulaatorina.
Tehnilised andmed ja mõõtmed
| DN | Suurus (tolli) | Näost näkku pikkus L | Äärik OD D (PN10/PN16) | Bolt Circle K | Poldi kogus-Auk n-Φd | Klapi korpuse kõrgus H (viide) |
|---|---|---|---|---|---|---|
| DN50 | 2" | 43 | 165 | 125 | 4‑Φ18 | 190 |
| DN65 | 2.5" | 46 | 185 | 145 | 4‑Φ18 | 200 |
| DN80 | 3" | 46 | 200 | 160 | 8‑Φ18 | 215 |
| DN100 | 4" | 52 | 220 | 180 | 8‑Φ18 | 230 |
| DN125 | 5" | 56 | 250 | 210 | 8‑Φ18 | 250 |
| DN150 | 6" | 56 | 285 | 240 | 8‑Φ22 | 270 |
| 200 DN | 8" | 60 | 340 | 295 | 8‑Φ22 | 300 |
| DN250 | 10" | 68 | 400 | 350 | 12‑Φ22 | 330 |
| DN300 | 12" | 78 | 455 | 400 | 12‑Φ22 | 360 |
| DN350 | 14" | 78 | 515 | 460 | 16‑Φ22 | 400 |
| DN400 | 16" | 102 | 570 | 515 | 16‑Φ26 | 440 |
| DN500 | 20" | 127 | 710 | 650 | 20‑Φ26 | 510 |
| DN600 | 24" | 154 | 840 | 770 | 20‑Φ30 | 580 |
| DN700 | 28" | 165 | 910 | 840 | 24‑Φ30 | 650 |
| DN800 | 32" | 190 | 1025 | 950 | 24‑Φ33 | 720 |
| DN900 | 36" | 203 | 1125 | 1050 | 28‑Φ33 | 790 |
| 1000 DN | 40" | 216 | 1255 | 1170 | 28‑Φ36 | 860 |
| DN1200 | 48" | 254 | 1485 | 1400 | 32‑Φ39 | 990 |
Toodete esitlus
Paigaldamise etapid
Tõstke ainult klapi korpusest, ärge kunagi tõmmake elektrilist täiturmehhanismi. Vältige mõju.
Enne paigaldamist puhastage torujuhtme praht. Kinnitage sobivad klapi spetsifikatsioonid.
Ärge paigaldage täiturmehhanismi allapoole, et vältida vee sissepääsu. Vältige torustiku pinget ventiili korpusel.
Hoidke vahvliklappide äärikud keskel; pingutage polte diagonaalselt ja ühtlaselt.
Juhtmed juhtmestiku skeemile koos õige maandusega. Enne sisselülitamist kontrollige käsitsi, kas see töötab sujuvalt.
Hoidke klapp hüdrostaatilise katse ajal täielikult avatud või suletuna. Ärge katsetage osalise avamise korral.
Kaitske täiturmehhanismi vee ja tolmu eest.
Pakendamine ja transport

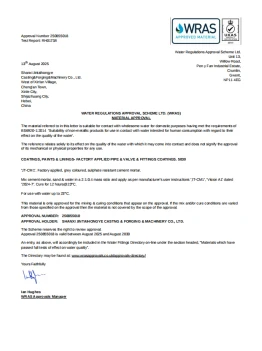

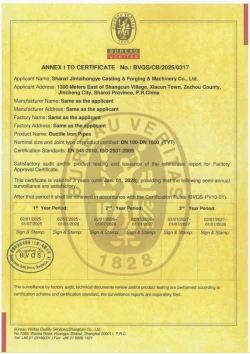

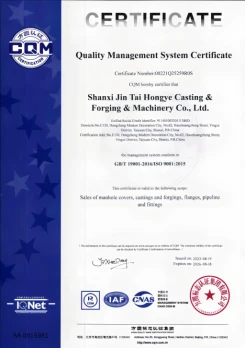

Ettevõtte kvalifikatsioonid
Hiinas Shanxi provintsis asuv Shanxi Jintai Hongye Casting and Forging Machinery Co., Ltd. on kõrgtugevast malmist toruliitmike, torude, erinevate ventiilide ja kaevukaante juhtiv tootja. Meil on automatiseeritud tootmisliinid ja kogenud tootmistehnoloogia meeskond, et pakkuda teile professionaalseid ja paindlikke kohandatud lahendusi.
