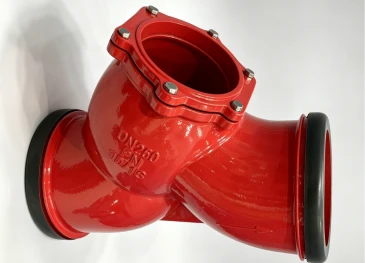

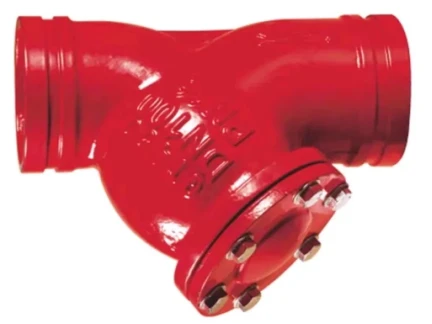

Põhiparameetrid
|
Üksus |
Parameetri üksikasjad |
|
Nominaalne läbimõõt |
DN250 |
|
Sobiv terastoru välisläbimõõt |
273 mm |
|
Nominaalne rõhk |
PN16 (1,6 MPa) |
|
Kohaldatav keskmine |
Tulekahju selge vesi, sprinkleri survevesi |
|
Töötemperatuur |
0 kraadi -80 kraadi |
|
Ühenduse tüüp |
Mõlema otsa soonega ühendusühendus |
|
Klapi korpuse materjal |
Kõrgtugev malm QT450-10 |
|
Sisemine ja välimine kate |
Mittetoksiline punase epoksüvaigu elektrostaatiline pihustamine |
|
Ekraani materjal |
304 roostevabast terasest topelt{1}}kihiga perforeeritud ekraan |
|
Standardne ekraanivõrk |
20 silma (valikuline 30/40 silma) |
|
Tihendi materjal |
NBR nitriilkummist tihend |
|
Drenaaži struktuur |
Alumise ääriku otsakate + väike tühjenduskork |
|
Paigaldusrežiim |
Saadaval horisontaalne / vertikaalne paigaldus, äravooluava 360 kraadi reguleeritav |

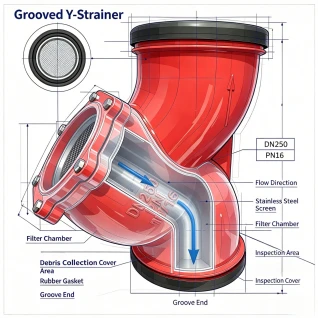

Struktuur ja tööpõhimõte
Y--tüüpi voolusuunamisstruktuur: kui vesi kambrisse siseneb, püüavad lisandid filtriekraani kinni ja settivad raskusjõu toimel alumisse tühjenduskambrisse, samas kui puhas vesi voolab otse allavoolu torustikku. Y--tüüpi kaldus konstruktsioon annab palju väiksema rõhulanguse kui sirge-filtrite oma, tagades, et see ei mõjuta tulekustutusvee-vooluhulka.
Eemaldatav tühjendusotsa kork: kinnitatud alumise ääriku poltidega, korki saab pärast süsteemi seiskamist avada, et eemaldada ja loputada filtri ekraani; väike tühjenduskork võimaldab lihtsat,{0}}liini tühjendamist.
Kahesuunalised soonega pordid: standardsed soonega ühendused mõlemas otsas võimaldavad 360 kraadi pöörata, et reguleerida väljalaskeava orientatsiooni, muutes selle sobivaks pumbaruumide kitsastes kohtades.
Põhifunktsioonid
Soonega siduri ühendusstruktuur
Sellel on standardsed soonega ühendused mõlemas otsas, mis ühilduvad tulekaitsesüsteemide õmblusteta terastorudega. See välistab vajaduse äärikukeevituse ja -kohapealse kuumtöö järele, võimaldab kiiret paigaldamist ja lahtivõtmist, sobib pumbaruumide kompaktsete torustike paigutusega ja sellel on väljalaskeava, mida saab suuna reguleerimiseks pöörata 360 kraadi.
Spetsiaalne korrosioonivastane{0}}kate tulekaitsesüsteemidele
Sellel on ühtlane punane mitte-toksiline epoksüvaigu kate, mis kantakse elektrostaatilise pihustamise teel nii sise- kui ka välispindadele. See on niiskus- ja korrosioonikindel, järgib tuletõrjeveevarustuse mitte-toksilisuse-standardeid ning tagab pikaajalise-korrosioonikindluse pumbaruumides ja maa-aluste torustike võrkudes.
Vananemiskindla tihendi konfiguratsioon-
Varustatud NBR (nitriilbutadieenkummist) tihenditega, on tihend vastupidav kõvastumisele ja lekkimisele pikaajalisel vette kastmisel. See on loodud vastu pidama tuletõkketorustike pideva-ilma veevarustuse nõuetele, tagades pikema kasutusea.
Konkurentsieelis
Eelised veevarustuse jõudluses
Y-kujuline kaldus voolukonstruktsioon põhjustab palju väiksema rõhulanguse kui sirge-filtrite puhul. Suur-õõnsus (DN250) takistab muda kogunemist ja ummistumist, vältides selliseid probleeme nagu ebapiisav tulekustutus-veevool või ekraani ummistustest põhjustatud rõhulangused.
Sobib laiemale kasutusalale
See toetab mitut paigaldussuunda-nii horisontaalselt kui ka vertikaalselt-ja sellel on reguleeritav väljalaskeava. See ühildub piiratud ruumidega, nagu kompaktsed pumbaruumid, torušahtid ja keldrid, pakkudes suuremat mitmekülgsust kui fikseeritud-äärikfiltrid.
Ohutuse ja vastavuse eelised
Sellel on spetsiaalne tuleohutus-punane viimistlus ja täielik tehase ülevaatuse dokumentatsioon, mis tagab, et hangete ja tuleohutusülevaatuste jaoks on olemas kõik vajalikud materjalid; soonega ühendamise meetod kõrvaldab tuleohud, mis on seotud tulitöödega objektil-, vastates ehitusplatsi tuleohutusnõuetele.
Tulekaitsesüsteemi rakendusstsenaariumid
Tuletõrjepumba imi- ja väljalasketorudest ülesvoolu (kaitseb pumba tiivikuid, tagasilöögiklappe ja liblikventiile)
Sisselaske põhi- ja häireharu torudest ülesvoolu märja/kuiva häireklapi sõlmede jaoks (hoiab ära hüdrauliliste häirekellade ja rõhulülitite avade ummistumise)
Tuletõrjeveepaakide ja rõhu{0}}stabilisaatoripaakide väljalasketorud
Sprinkleri ja tuletõrjehüdrandi peatoru harudest ülesvoolu
