Toote parameetrid
See ventiil on projekteeritud ja toodetud vastavalt DIN standardile
Töörõhk: 16kg/cm²
Korpuse katserõhk: 24 kg/cm²
Istme katserõhk: 18 kg/cm²
Meedia: Vesi
Töötemperatuur:0,6-52 kraadi
Väline ja sisemine kate: 100% sulatatud{1}}liimitud epoksiid
Äärik puuritud vastavalt DIN PN10,PN16;EN1092 PN10,PN16
Materjali koostis
|
Ei |
osa |
Materjal |
Standardne - BS |
Standardne - DIN |
Standardne - EN |
|
1 |
Keha |
Kõrgtugev malm |
BS2789 500-7 |
DIN1693 GGG50 |
EN1563 GJS500 |
|
2 |
Pall |
Roostevaba teras |
BS970 304S15 |
- |
- |
|
3 |
Sulg |
Plastid |
- |
- |
- |
|
4 |
Tihendi tihend |
EPDM |
BS2494 |
- |
- |
|
5 |
Poldid & mutrid |
Tsingitud{0}}teras |
BS4190 |
- |
- |
|
6 |
Kapott 1 |
Kõrgtugev malm |
BS2789 500-7 |
DIN1693 GGG50 |
EN1563 GJS500 |
|
7 |
Kapott 2 |
Teras |
BS4190 |
- |
- |
|
8 |
Poldid & mutrid |
Tsingitud{0}}teras |
BS4190 |
- |
- |
Toote mõõtmed
|
DN |
L |
PN10 |
PN16 |
||||||
|
D |
K |
n |
d |
D |
K |
n |
d |
||
|
50 |
175 |
165 |
125 |
4 |
18 |
165 |
125 |
4 |
18 |
|
65 |
175 |
185 |
145 |
4 |
18 |
185 |
145 |
4 |
18 |
|
80 |
195 |
200 |
160 |
4 |
18 |
200 |
160 |
4 |
18 |
|
100 |
195 |
220 |
180 |
8 |
18 |
220 |
180 |
8 |
18 |
|
125 |
240 |
250 |
210 |
8 |
18 |
250 |
210 |
8 |
18 |
|
150 |
240 |
285 |
240 |
8 |
23 |
285 |
240 |
8 |
23 |
|
200 |
280 |
340 |
295 |
8 |
23 |
340 |
295 |
12 |
23 |
|
280 |
340 |
400 |
350 |
12 |
23 |
400 |
350 |
12 |
28 |
|
300 |
340 |
455 |
400 |
12 |
23 |
455 |
410 |
12 |
28 |
Tööpõhimõte
Põhinedes ujuvuse abil juhitaval automaatsel õhutusmehhanismil, väljutab see süsteem automaatselt torujuhtmest õhu ja tagab kaitse alarõhu eest:
Vee täitmise õhutus: Torujuhtme esmasel veega täitmisel siseneb klapikambrisse suur hulk õhku. Ujuk, millel puudub ujuvus, kukub, avab õhutusava ja väljutab kiiresti õhu.
Tavaline töö Ventilatsioon: pärast torujuhtme veega täitumist tõuseb ujuk ujuvuse tõttu üles, sulgedes õhutusava. Kuna süsteemi töötamise ajal koguneb väike kogus õhku, langeb veetase klapikambris, mis põhjustab ujuk langemise ja õhu pideva väljutamise läbi väikese ava.
Negatiivse rõhu kaitse: kui pump seiskub või kui äravool tekitab torujuhtmes negatiivse rõhu, langeb ujuk kiiresti, avades õhu sissetõmbamiseks ventilatsiooniava ja hoides ära torujuhtme deformatsiooni või alarõhust tingitud kahjustumise.
Levinud vead ja tõrkeotsing
| Vea sümptomid | Võimalikud põhjused | Lahendused |
| Heitgaasi pole | Väljalaskeava blokeeritud / ujuk kinni | Puhastage väljalaskeava / kontrollige ujuki paindlikkust |
| Lekkiv vesi | Hambaplommid / Vale paigaldus | Vahetage tihendid / paigaldage uuesti |
| Madal heitgaasi maht | Ebanormaalne ujuvkaal | Reguleerige ujuki kaalu või vahetage ujuk välja |
| Klapi vars on kinni jäänud | Lisandite sissetungimine / ebapiisav määrimine | Puhastage klapivars / lisage spetsiaalne määrdeaine |
Rakenduse stsenaariumid
Linnade veevarustussüsteemid
Paigaldatakse linna veevärgi, peamiste veevarustustorustike ja elamute veevarustusvõrkude torude kõrgeimasse punkti või käänakusse.
01
Kõrghooned{0}
Paigaldatakse veevarustuse tõusutorude ülaossa ning enne ja pärast rõhualandusventiilid, et lahendada õhutakistusega seotud probleemid-kõrgtõusuga veevarustussüsteemides.
02
Pumbajaamade süsteemid
Paigaldatud pumba väljalaskeavasse, et vältida veehaamri ja alarõhu kahjustamist torudes pumba seiskamise ajal.
03
Tulekaitsesüsteemid
Paigaldatud tuletõrjehüdrantide ja sprinklersüsteemidesse, et tagada katkematu tulekustutusvee{0}}varustus.
04
HVAC süsteemid
Paigaldatakse kuuma vee tsirkulatsioonisüsteemidesse, et eemaldada süsteemist õhk ja parandada soojusvahetuse efektiivsust.
05

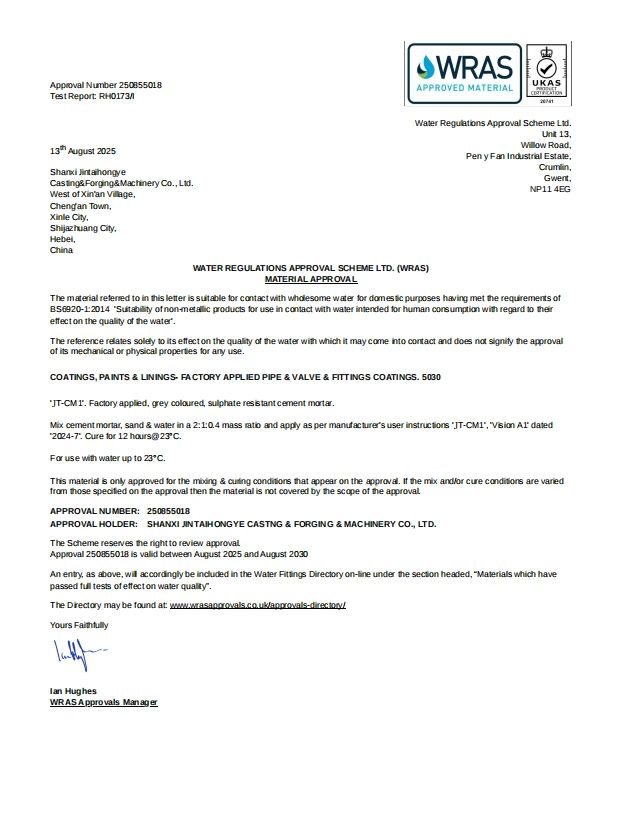

Kvalifikatsioonid
Kuidas meiega koostööd teha?
Shanxi Jintai Hongye Casting & Forging Machinery Co., Ltd. asub Hiinas Shanxi provintsis. Meie põhitegevuseks on kõrgtugevast malmist toruliitmikud, torustikusüsteemid, erinevad ventiilid ja kaevukaante seeria tooted. Üksikasjaliku tooteteabe saamiseks või koostöövõimaluste arutamiseks võtke meiega igal ajal ühendust:
