Toote ülevaade

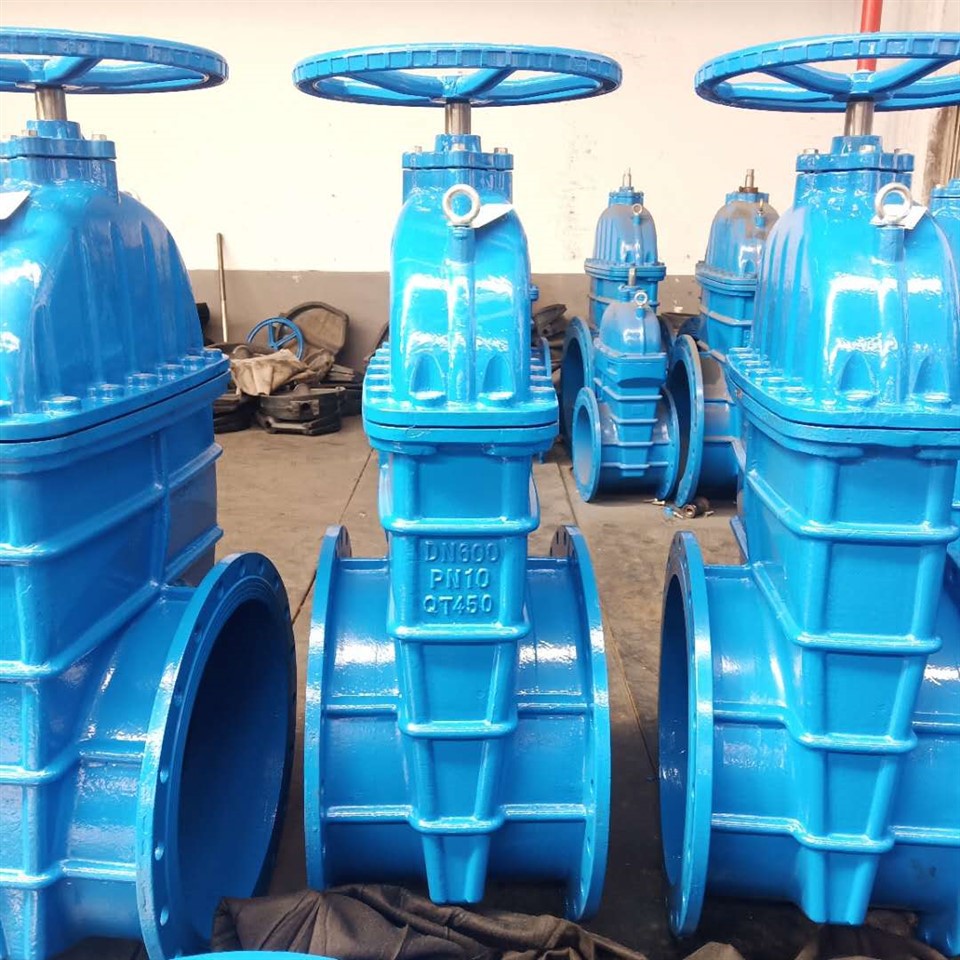

Briti standardi BS5163 mõõtmete ja testimisreeglite järgi ehitatud mitte-tõuseva varrega elastne tõmbeventiil on tööhobune vee- ja kanalisatsioonitorustike voolu sisse- ja väljalülitamiseks. Selle fikseeritud-kõrgusega vars ja täiskummist-mähitud värav tagavad usaldusväärse mulli-tiheda sulgemise kompaktse jalajäljega, muutes selle standardvalikuks omavalitsuste veetorustike, ehitusteenuste ja tööstuslike veepuhastusseadmete jaoks.
Peamised tehnilised parameetrid
|
Nominaalne läbimõõt |
DN 40-600 |
||
|
Katserõhk
|
Keha |
2.4/1.5 |
MPa
|
|
Iste |
1.76/1.1 |
||
|
Töörõhk |
1.6/1.0 |
||
|
Voolu keskmine |
Vesi/kanalisatsioon |
||
Tehniline spetsifikatsioon
1.Disain vastavalt standarditele EN 1171, BS5163, EN 1074-1 ja 2.
2. Näost näkku mõõtmed vastavalt BS 5163, DIN3202.
3.Hüdrauliline test vastavalt EN 12266, ISO5208 standardile.
4. Ääriku puurimine vastavalt standardile EN 1092-2, ISO 7005-2.
Põhiosade materjal
|
Ei. |
Komponent |
Materjal |
|
1 |
Keha |
Kõrgtugev malm |
|
2 |
Kiil |
Kõrgtugev raud + EPDM |
|
3 |
Varre pähklid |
Messing |
|
4 |
Vars |
2Cr13 |
|
5 |
Keskmine tihend |
EPDM |
|
6 |
Poldid |
TERAS 8.8+ VAHA |
|
7 |
Kapott |
Kõrgtugev malm |
|
8 |
Splint Kaelarihm |
Raud + galvaaniline plaat |
|
9 |
Nääre rõngas |
EPDM |
|
10 |
Nääre |
Kõrgtugev malm |
|
11 |
O-Helin |
EPDM |
|
12 |
Poldid |
TERAS 8.8+ VAHA |
|
13 |
Käsiratas/CAP |
Kõrgtugev malm |
Peamine väline ja ühenduse mõõde (PN10/16)
|
SUURUS DN |
BS5163 |
ÄÄRIKUGA BS4504 PN10/16 |
|||||
| L |
ΦD |
ΦD1 |
ΦD2 |
t |
n-d |
f |
|
|
40 |
165 |
150 |
110 |
88 |
18 |
4-19 |
3 |
|
50 |
178 |
165 |
125 |
102 |
19 |
4-19 |
3 |
|
65 |
190 |
185 |
145 |
122 |
19 |
4-19 |
3 |
|
80 |
203 |
200 |
160 |
138 |
19 |
8-19/4-19 |
3 |
|
100 |
229 |
220 |
180 |
158 |
19 |
8-19 |
3 |
|
125 |
254 |
250 |
210 |
188 |
19 |
8-19 |
3 |
|
150 |
267 |
285 |
240 |
212 |
20 |
8-23 |
3 |
|
200 |
292 |
322 |
295 |
268 |
22 |
12-23/8-23 |
3 |
|
250 |
330 |
405/395 |
355/350 |
320 |
24.5 |
12-28/12-23 |
3 |
|
300 |
356 |
460/445 |
410/400 |
370 |
24.5 |
12-28/12-23 |
4 |
|
350 |
381 |
520/505 |
470/460 |
429 |
26.5 |
16-28/16-23 |
4 |
|
400 |
406 |
580/565 |
528/515 |
480 |
28 |
16-31/16-28 |
4 |
|
450 |
432 |
640/615 |
585/565 |
530/548 |
30 |
20-31/20-28 |
4 |
|
500 |
457 |
715/675 |
650/620 |
582/609 |
31.5 |
20-34/20-28 |
4 |
|
600 |
508 |
840/780 |
770/725 |
682/720 |
36 |
20-37/20-31 |
5 |
Tehniline jõudlus
Kõik selle sarja ventiilid järgivad BS 5163 mõõtmete ja testimise nõudeid koos järjepidevate, kohapeal{1}}tõestatud jõudlusnäitajatega:
Rõhuhinnangud hõlmavad PN10 ja PN16, mis sobivad enamiku olme- ja tööstusveesüsteemide töörõhkudega
Suurused ulatuvad DN50-st kuni DN1200-ni, kõik standardse näo---pikkusega otse vahetamiseks-vanemate samade-standardventiilide vastu
Temperatuurivahemik sõltub tihendi materjalist: EPDM-i puhul -10 kraadi kuni +80 kraadi, NBR puhul -10 kraadi kuni +120 kraadi
Katsetamisel järgitakse tööstusharu standardseid tavasid: 1,5-kordne nimirõhk korpuse hüdrostaatilise katse jaoks, 1,1-kordne istme tihendi katse jaoks, läbimiseks ei nõuta mullide leket
Madala-hõõrdumisega varre laagrid hoiavad töömomendi madalana kõikides suurustes, nii et isegi suure-läbimõõduga seadmeid saab käsitseda ilma täiendava käiguabita
Omadused
Ruumi-säästlik disain
Varre keermed on klapiketta sees, nii et vars ei tõuse klapi kasutamisel vertikaalselt, mistõttu sobib see ideaalselt maa-alustele paigaldustele või piiratud kõrgusega aladele.
Tihe tihendus
Kummi-kattega kiil tagab 100% tiheda tihendi, mis on lekke vältimiseks ülioluline.
Korrosioonikindlus
Sulatatud -liimitud epoksükatte ja roostevabast terasest vartega kõrgtugevast malmist korpuste kasutamine tagab vastupidavuse ja pika eluea.
Madal hooldus
Disain sisaldab sageli tagatihendusseadet, mis võimaldab täieliku töörõhu all varre O{0}}rõngaid vahetada.
Tüüpilised rakendused
Omavalitsuse joogivee ülekande- ja jaotusvõrgud
Reoveepuhastid ja reovee kogumissüsteemid
Veevarustus-, drenaaži- ja tuletõkketorustikusüsteemide ehitamine
Veepumbajaamad ja veepuhastusseadmed
Tööstuslikud tsirkuleerivad jahutusvee- ja protsessiveetorustikud
Maetud torujuhtmepaigaldised, mille juurdepääs tavapäraseks hoolduseks on piiratud
See lahendab praktilised valdkonnaprobleemid
See BS5163 tõmbeventiil käsitleb otseselt mõnda kõige levinumat peavalu, millega veevärgi meeskonnad ja hooldusmeeskonnad töö käigus kokku puutuvad:
Raisatud vesi lekkivatest vanadest ventiilidest
Traditsioonilised metallist{0}}asendiga tõmbeventiilid kuluvad aja jooksul tihendipinnal, mis põhjustab pidevat imbumist, mis toob kaasa suure mitte-veekulu. Elastne kummist iste püsib pingul tuhandete tsüklite jooksul, vähendades koheselt raisatud vee mahtu.
Kitsastesse kohtadesse pole ruumi paigaldamiseks
Tõusvad-varreventiilid vajavad täiendavat vertikaalset ruumi, et vars saaks lahtiselt üles liikuda, mis välistab need kitsaste kaevikute, lae tühimike ja kompaktsete pumbaruumide puhul. Fikseeritud-kõrgusega mitte-tõusva varre kujundus lahendab selle probleemi täielikult.
Klapid, mis kinnituvad mustusest ja roostest
Avatud varre keermed koguvad tolmu, roostet ja prahti, muutes klapi keeramise raskemaks ja raskemaks, kuni see täielikult kinni kiilub. Suletud varre konstruktsioon väldib seda kogunemist, hoides töö sujuvalt minimaalse rutiinse hooldusega.
Joogiliinide veekvaliteediga seotud probleemid
Paljaste metallist sisepindadel võib tekkida rooste või katlakivi joogivette, mis põhjustab vastavus- ja ohutusprobleeme. Täielikult kummist-vooderdatud värav ja epoksü-voodriga korpus välistavad otsese metalli-kontakti veega-, hoides varustusvee puhta ja tervisestandarditele vastava.
Pikad seisakud hooldustöödeks
Kõvakinnitusega{0}}ventiilid vajavad sageli kohapeal-tihendi lihvimist või komponentide täielikku väljavahetamist, mis sunnib torujuhtmeid mitu tundi järjest võrguühenduseta. Sellel elastsel istmel on vähem kuluvaid osi ja pikemad hooldusvälbad, mis vähendab nii hooldustööd kui ka süsteemi seisakuid.
